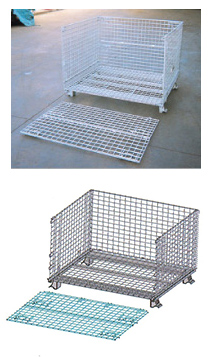

| 製品外観 | 特長・用途 |
|---|---|
 |
|
組み立て方法
 |
 |
 |
|
 |
|
 |
|---|---|---|---|---|---|---|
折りたたみ時 |
サイド面を開きます。 |
前後の扉面を起こしてハンドルをそれぞれ差し込みます。 |
組み立て完了。 |
扉前後全開タイプ仕様表
| 型式 | 荷重 （kg） |
呼称寸法 （mm） |
最外寸法 （mm） |
最内寸法 （mm） |
脚高 （mm） |
フォークリフト クリアランス （mm） |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | W | H | L | W | H | L | W | H | L | W | |||
| CMS-3 | 1000 | 800 | 1000 | 850 | 860 | 1038 | 857 | 770 | 950 | 700 | 100 | 565 | 878 |
| CM-3 | 1500 | 800 | 1000 | 850 | 860 | 1038 | 857 | 770 | 950 | 700 | 100 | 565 | 878 |
| CMS-4 | 1000 | 1000 | 1200 | 900 | 1060 | 1238 | 907 | 970 | 1150 | 750 | 100 | 670 | 1078 |
| CML-4 | 1250 | 1000 | 1200 | 900 | 1060 | 1238 | 907 | 970 | 1150 | 750 | 100 | 670 | 1078 |
| 型式 | 線径 （mm） |
金網ピッチ （mm） |
自重 （kg） |
段積数 | 扉 |
|---|---|---|---|---|---|
| CMS-3 | 6 | 50×100 | 46 | 4 | 前後全開 |
| CM-3 | 6 | 50×50 | 53 | 4 | |
| CMS-4 | 6 | 50×100 | 60 | 4 | |
| CML-4 | 6 | 50×50 | 69 | 4 |
| ※ | 仕様は予告なしに変更することがあります。 |
|---|---|
| ※ | 自重はおおよその数値となっており、実測と異なる場合がございます。 |
| ※ | 表面処理：三価クロム亜鉛電気メッキ |
オプション
| 専用台車 | 吊り金具 | 看板 |
|---|---|---|

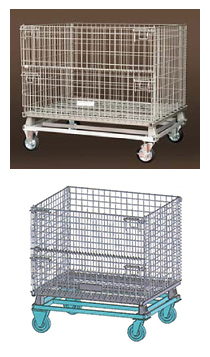

 パレットの移動が簡単になります。 |

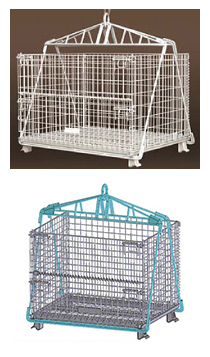

 クレーン移動に便利です。 |

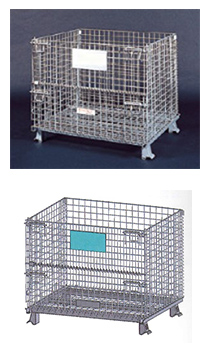

 よく似た商品やパレットの区別に。 |
| 内張り（荷こぼれ防止） | フォークリフトガイド付 | ソリ付 |
|---|---|---|

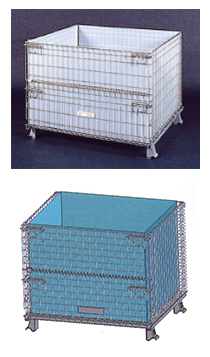

 荷こぼれ防止に、タンブラ張り、 |

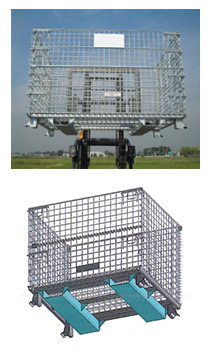

 フォークリフト用のガイドをつけて、 |
|
| フタ付（一体式） | フォークリフトポケット | 脚高タイプ |
|---|---|---|

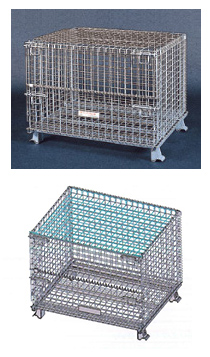

 フタ付きなので荷こぼれがありません。 |

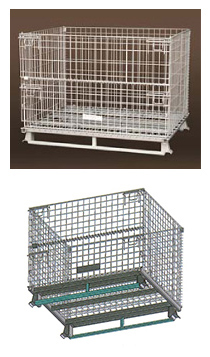

 フォークリフト用のポケットをつけて、 |
|
| フタ付（脱着式） | 上下扉 | 脱着式扉 |
|---|---|---|
 フタ付きなので荷こぼれがありません。 |

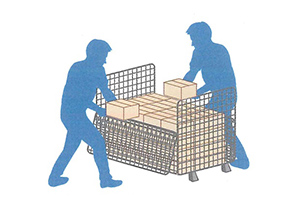

 上下に扉があるので、 |
 扉が全開、取り外せるため、 |
| パレットサークル | 段積みブラケット | 牽引金具 |
|---|---|---|
 樹脂又は木製パレットと付属することができます。自動倉庫にも対応可能です。 |
 上と下の段の脚部を金具でひっかけて、段積みをより安定させることができます。 |
 キャスター付きのメッシュパレットを連結して使いたいときに使用します。 |
