| 製品外観 | 特長・用途 |
|---|---|
  |
|
【SF型】 首固定・下爪振り
- 左右フリーに動くワイドな下爪が特長です。多少の位置ずれがあっても、ドラム缶をつかむことができます。
- ドラム缶の胴部分に直接触れる箇所には、樹脂プロテクターが標準装備しています。
- メーカーと型式によっては、樹脂ドラム（200Lクローズドドラム）にも対応しています。
- 他のどの型よりも安価な価格でご提供させていただけます。
- 空ドラム運搬の際の落下防止のために、ドラム缶をつかむ爪部分を、スプリングを用いた外れにくい新ロック機構（SFL型）にすることができます。SFL型は、空ドラム運搬に特化したタイプです。
   |
【S型】 首固定・下爪固定
- ドラム缶を一度に4本運搬できる「S4型」（オーダーメイド製品）は、大量にドラム缶を取り扱う現場倉庫や中～大型物流倉庫での運搬に最適です。
 |
【N型】 首固定・下爪固定
- 主な対象ドラムが、樹脂ドラム（200Lクローズドドラム）のタイプです。
メーカーと型式によってはご利用できない場合もございますので、事前にご相談ください
  |
【U型】 胴体掴み
- ドラム缶の胴体を掴むタイプで、他のタイプとくらべ、前方が見やすいのが特長です。
- メーカーと型式によっては、樹脂ドラム（200Lクローズドドラム）にも対応しています。
- ドラム缶の両サイドを擦れながら掴みに行くタイプのため、ドラム缶の塗膜をはがしやすく、傷つきやすいという欠点がございます。お客様への販売製品でのご利用には不向きです。
  |
【Ｆ型】 首振り・下爪固定
- 首振りタイプのため、多少ずれた角度からでもドラム缶を掴むことができます。
- 「下爪振り」よりも広角に対応します。
  |

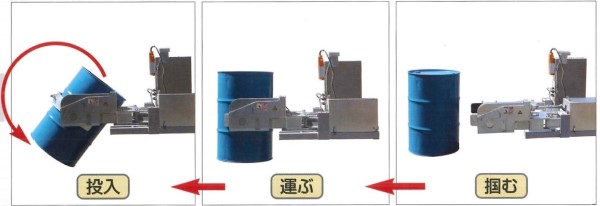

【Ｄ型】 胴体掴み・リモコン投入
ドラム缶のボディを掴んで、運び、投入することができるオーダーメイド製品です。
投入はリモコン操作で行います。
最大荷重１０００ｋｇのタイプや二本同時に運搬できるタイプなどにも対応させていただきます。
 |
フォークリフト差込口
上記型式のフォークリフト差込口は、いずれも「150型用」と「200型用」に対応しております。
ただし、オーダーメイド製品 「Ｄ型」・「Ａ－３型」は除きます。
| １５０型用 | ２００型用 |
|---|---|
 |
 |
フォークキャッチ（150型用）
オートグリッパーとフォークをしっかりキャッチして、オートグリッパーの脱落を防止します。
オプションにて後付けも可能。簡単に取り付けできます。
オートグリッパー 仕様表
| 容器対応表 | 型式 | 最大荷重(kg) | 機器寸法(mm) 横幅×長さ×高さＨ | 自重（kg） | |||
|---|---|---|---|---|---|---|---|
| SF型・SFL型 | 鋼製200Lクローズ、 鋼製薄手200Lクローズ、 樹脂製200Lクローズ |
SF1★SFL1★ | 450 | 590×770×865H | 38 | ||
| SF2★SFL2★ | 450×2 | 920×800×860H | 60 | ||||
| S型 | 鋼製200Lクローズ | S4 | 350×4 | 1030×950×780H | 190 | ||
| N型 | 鋼製200Lクローズ、 樹脂製200Lクローズ |
N1★ | 300 | 590×680×860Ｈ | 37 | ||
| N2 | 300×2 | 910×700×860Ｈ | 58.5 | ||||
| U型 | 鋼製200Lクローズ、 樹脂製200Lクローズ |
U1 | 500 | 630×1080×160H | U型先端部 折り返し時⇒ |
590×660×250H | 40 |
| U2 | 500×2 | 1230×1130×160H | 1210×710×250H | 72 | |||
| F型 | 鋼製200Lクローズ | F1 | 300 | 590×790×700H | 43 | ||
| F2 | 300×2 | 1000×800×700H | 73 | ||||
| D型 | 鋼製200Lクローズ | D | 300 | 1040×1440×860Ｈ | 200 | ||
※ 上記仕様表は150型の仕様を記載しております。
※ 樹脂製200Lクローズ（ポリドラム）は、ＪＩＳ規格が設定されておりませんので、ご採用の前にメーカーや型番などをご連絡の上、対応可能かをご確認ください。
※ ★印の製品はドラムお越し装置のオプションをご用意しております。

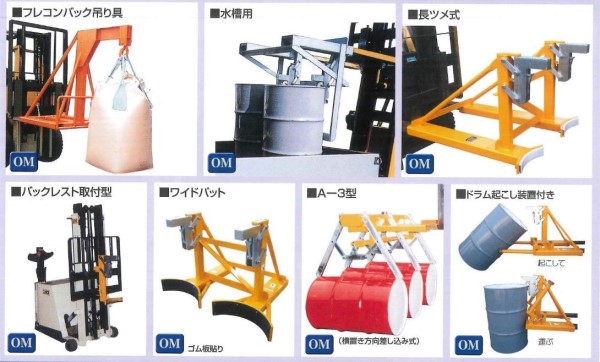

オーダーメイド例
|
投入用オーダーメイド例
|
