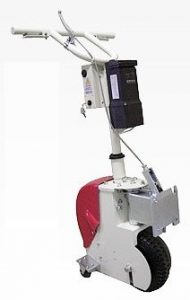

| 製品外観 | 特長・用途 |
|---|---|
  |
|
簡単 ３STEP 操作！
| １．バッテリー装着 | ２．電源をON | ３．ハンドルで操作 |
|---|---|---|
 |
 |
 |

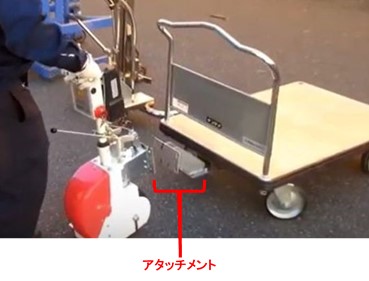

台車への装着方法
あらかじめ台車にアタッチメントを据え付けておけば、工具レスのワンタッチで着脱が可能です。
 |
充電方法
取り外し可能な専用ニッケル水素バッテリー（※１）を専用充電器（AC100V）にセット（※２）するだけで簡単に充電できます。
 |
 |
| （※１） | （※２） |
|---|
オーダーメイド例

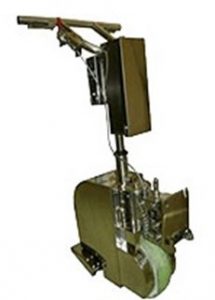

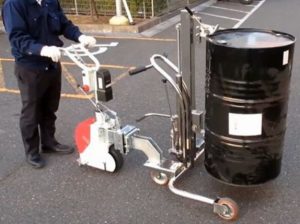

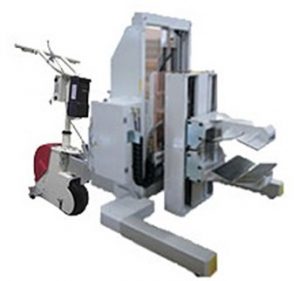

| 特注リフターに | ご使用中の特殊な台車に | ステンレス仕様 （科学、製薬工場向け） |
|---|---|---|
 |
 |
 |
パワーアシストユニット 仕様表
| 型式 | 最大牽引 質量（ｋｇ） |
ユニット寸法（ｍｍ） | アシスト 操作速度 （ｋｍ/ｈ） |
ユニット 重量 （ｋｇ） |
タイヤ サイズ |
センサー 形状 |
モータ 出力 |
モータ 搭載数 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 全長 | 全幅 | 全高 | ||||||||
| PAU-02D | 1,000 | 430 | 500 | 1,020 | 0～3.5 | 35 | エアレス ゴム φ250 黒 | ハンドル | DC24V 240W （2時間率） |
1台 |
| PAU-02D-1500 | 1,500 | 0～1.5 | 38 | グリップ | ||||||
| PAU-02D-2000SP | 2,000（※１） | 650 | 0～1.8 | 45 | ハンドル | 2台 | ||||
| PAU-02D-3500SP | 3,500（※１） | 0～0.8 | 48 | グリップ | ||||||
| 型式 | バッテリー | 駆動方式(※３) | 制動方式 | 制御方式 | 充電方法 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 材質 | 電圧 | 容量 | 装備数 | ||||||
| PAU-02D | ニッケル水素 バッテリー |
25.9V | 6,600ｍAh / 2.0ｋｇ | 1本 | 1モータ | 直接駆動型 | モータ回生制動 | 人力比例 アシスト 制御 |
家庭用AC100V 充電時間2.5～3時間 |
| PAU-02D-1500 | 1モータ | 中継ギヤ 駆動型 |
|||||||
| PAU-02D-2000SP | 2本 (※２) |
２モータ | 直接駆動型 | ||||||
| PAU-02D-3500SP | ２モータ | 中継ギヤ 駆動型 |
|||||||
※１ 搬送台車側キャスター材質及び自在キャスター本数により能力が落ちる場合がございます。
硬質ウレタン以上の硬質キャスターを推奨いたします。また自在キャスターの旋回抵抗の影響も考慮ください。
※２ PAU-02D-2000SP、3500SPはモータが2台装備されており、バッテリーはモータと対になる為、2本装備が通常仕様となります。
※３ 駆動方式について「モータ直接駆動型」はモータと駆動輪がチェーンでつなげ駆動させております。
「1（２）モータ中継ギヤ駆動型」はギヤ比変更部品をモータと駆動輪の中間に装備させた仕様となっております。
※４ マストを有する電動昇降リフトに取り付ける場合は、フォークリフトと分類され、その必要資格と法定検査が必要になります。
